Prva upotreba i osnovno testiranje PhotoRobot-a

Sljedeća dokumentacija pruža tehničke upute za prvu upotrebu i osnovno testiranje PhotoRobot uređaja. Ovo uključuje detaljne informacije o mrežnoj konfiguraciji i mrežnim zahtjevima za korištenje PhotoRobot-a. Postoje instrukcije za povezivanje Fomei i Broncolor svjetala, pronalaženje IP adrese PhotoRobot-a, i za osnovno testiranje kontrole pokreta putem servisnog GUI-ja. Ove informacije su namijenjene za korištenje od strane novih PhotoRobot kupaca u kombinaciji sa specifičnim uputstvima i korisničkim priručnicima koji su predviđeni za njihov specifični uređaj.

Važan: Početna instalacija PhotoRobot uređaja uvijek mora biti preko ovlaštenog PhotoRobot autoriteta. Ovlaštene vlasti uključuju odobrenog distributera ili predstavnika samog proizvođača.

Napomena: Uvijek pogledajte PhotoRobot sigurnosne informacije i upute kao dodatak priručniku koji je posebno isporučen sa vašim uređajem prije prve upotrebe PhotoRobot-a.

‍

‍

1. Prije prve upotrebe PhotoRobot

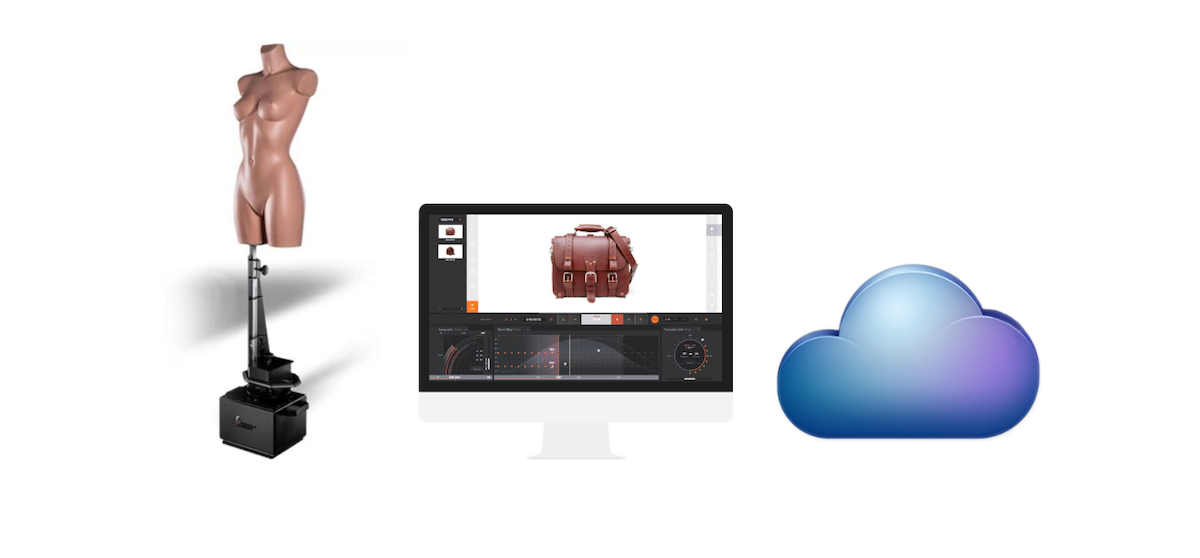

Iz tehničke perspektive, važno je razumjeti prije prve upotrebe da je PhotoRobot modularna jedinica koja se sastoji od hardverskih i softverskih komponenti. Ovo zahtijeva da sam PhotoRobot bude povezan preko iste mreže kao i računar koji njime upravlja. Mreža mora imati vezu sa internetom kako bi pristupila PhotoRobot uslugama, koje rade u oblaku. Zatim, postoje sljedeći mrežni preduvjeti.

‍

1.1. Konfiguracija mreže

Da bi se mreža konfigurisala da pravilno komunicira sa PhotoRobot-om, mreža mora ispuniti sljedeće preduvjete.

• Kontrolna jedinica se mora spojiti na lokalnu mrežu.
• Računar je neophodan za pokretanje Service GUI ili softvera operatera koji se zove _Controls.
• Računar se mora povezati preko iste mreže kao i kontrolna jedinica.
• Mora postojati funkcionalna internet veza na mreži.

‍

‍

1.2. Fomei Flash Lights Connection Scheme

Sljedeće prikazuje shemu povezivanja za Fomei bljeskalice. Napomena: Tip rutera može varirati ako se kućište isporučuje sa PhotoRobot rješenjem.

‍

‍

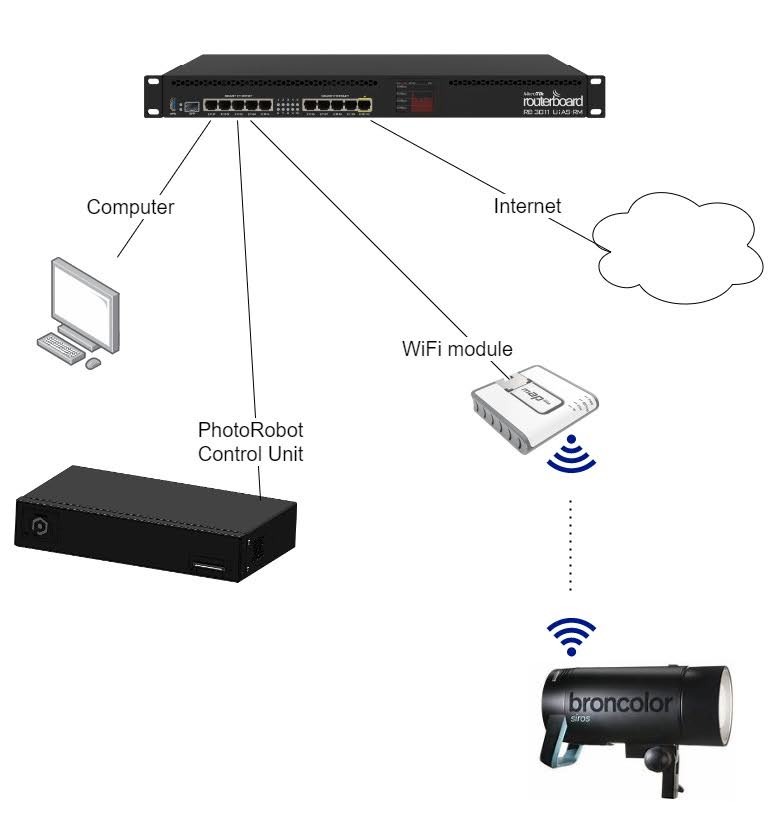

1.3. Broncolor Flash Light Connection Scheme

Koristite sljedeću mapu na shemi povezivanja za Broncolor baterijske svjetiljke, imajući na umu da tip rutera može varirati. Napomena: Pogledajte PhotoRobot - Broncolor Lights Management za detalje o povezanim hardverskim i softverskim komponentama potrebnim za korištenje sa PhotoRobot.

‍

‍

1.4. Distribucija električne energije i mrežni zahtjevi

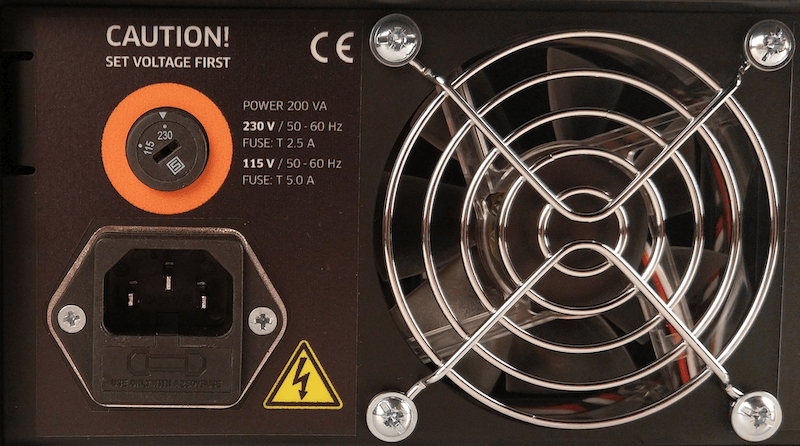

Provjerite parametre sistema distribucije električne energije, npr. napon i frekvenciju. Da biste to uradili, koristite RJ45 konektor na poleđini kontrolne jedinice. Napomena: Ako podešavanje kontrolne jedinice nije u skladu s propisima, postavite je prvo tako što ćete locirati ručni birač napona na stražnjoj strani kontrolne jedinice. Zatim spojite kontrolnu jedinicu na mrežu preko ethernet kabla pomoću RJ45 konektora.

‍

‍

Mreža tada mora ispuniti sljedeće osnovne preduvjete:

• Očekuje se DHCP server u mreži.
• TCP portovi 7777, 7778 komunikacija mora biti dozvoljena.
• UDP emitiranje na portu 6666 mora biti dozvoljeno.
• Internet konekcija je neophodna.
• *. photorobot.com pristup mora biti dozvoljen.
• as-unirobot.azurewebsites.net pristup mora biti dozvoljen.
• Pogledajte PhotoRobot Detailed Network Prerequisites za više informacija.
• Priključite utikač u utičnicu.

Nakon spajanja kontrolne jedinice, pritisnite mrežni prekidač na prednjoj ploči kontrolne jedinice. Kada promijeni status iz trepćućeg svjetla u stalno svjetlo, spreman je za rad.

‍

1.5. Pronađite PhotoRobot-ovu IP adresu na LAN-u

Postoje sljedeće pomoćne aplikacije dostupne za pretraživanje mreže za PhotoRobot.

• Windows - frfind.exe za Windows
• Mac OS X - frfind for macOS
• Android - pronađite PhotoRobot Locator u Google Playu
• iPhone, iPad - pronađite PhotoRobot Locator na iTunes-u.

Napomena: Aplikacije za traženje PhotoRobot na mreži su također dostupne putem linkova unutar PhotoRobot Account Downloads.

‍

2. Osnovno testiranje u GUI servisa

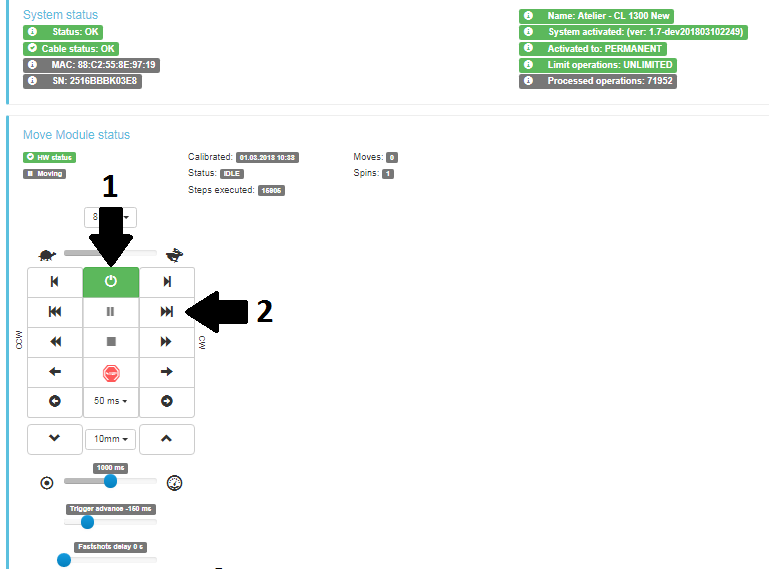

Nakon lociranja IP adrese PhotoRobot uređaja, unesite IP adresu u bilo koji web preglednik u URL formatu. Ovo će pokrenuti Service GUI, koji prikazuje osnovni korisnički interfejs za testiranje kontrole pokreta PhotoRobot-a.

Korisnički interfejs se sastoji od dva glavna elementa: status sistema i status premjesti modula.

• Informacije o statusu sistema prikazane su na vrhu korisničkog interfejsa. Sadrži informacije o statusu PhotoRobot sistema. To uključuje funkcionalni status, status povezivanja i detalje o radnoj stanici, aktivnosti i operacijama.
• Status Move Module prikazuje se u donjoj polovini korisničkog interfejsa. Pruža kontrole pokreta za osnovno testiranje, a također prikazuje status hardvera, uključujući kalibraciju, kretanje, izvršene korake, poteze i okrete.

Da biste testirali kontrolu pokreta PhotoRobot uređaja, koristite daljinske upravljače u statusu modula Service GUI Move:

‍

‍

• Uključite motore (1) i pokušajte upravljati bilo kojim pokretnim dijelom robota (2). Ako se robot kreće na osnovu vaših uputa, PhotoRobot uređaj je spreman za redovni rad.

‍

3. PhotoRobot _Controls Softver

Softver PhotoRobot_Controls aplikacija omogućava daljinsko upravljanje PhotoRobot uređajima. PhotoRobot _Controls aplikacija integrira kontrolu nad robotima, kamerama, rasvjetom i postprodukcijom. Ovo uključuje podršku za svaku fazu upravljanja tokom rada kako bi se osigurala neophodna funkcionalnost za efikasnu automatizaciju u naknadnoj obradi.

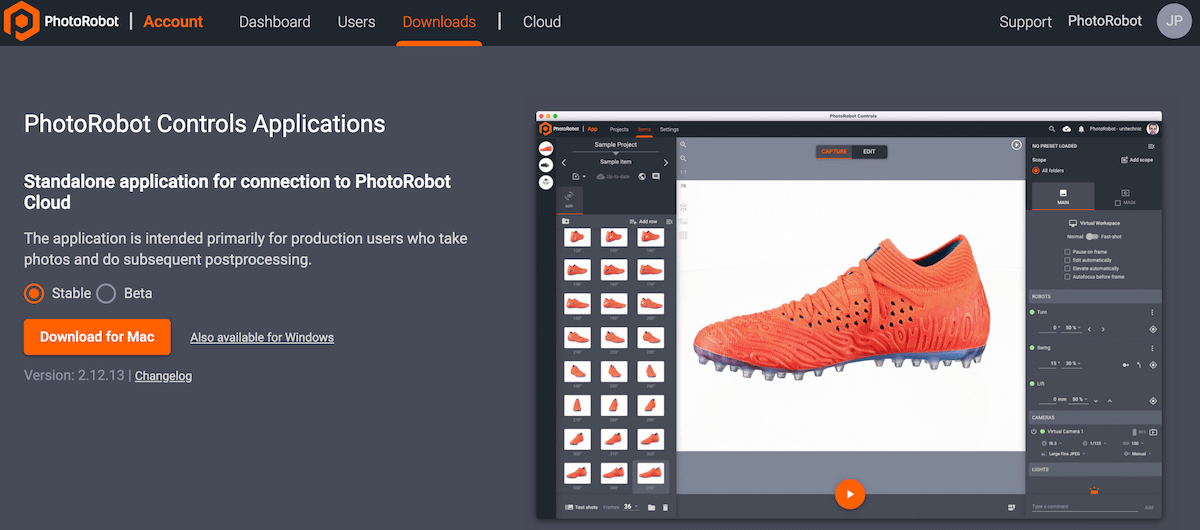

Imajte na umu da softver PhotoRobot _Controls aplikacije nije uključen u isporuku mašine. Softver je dostupan za preuzimanje preko vašeg PhotoRobot naloga, a kupuje se odvojeno od mašine. Nadalje, nakon pokretanja softverske aplikacije, imajte na umu da se interfejs može automatski pokrenuti u "wizard modu". Wizard mode je pojednostavljeni korisnički interfejs koji omogućava samo skeniranje barkodova za identifikaciju objekata i automatsko započinjanje sekvenci snimanja i naknadne obrade.

‍

‍

Napomena: I stabilna verzija i Preview verzija CAPP-a su dostupne za preuzimanje preko čarobnjaka za instalaciju. Stabilna verzija sadrži najnoviju verziju CAPP-a i prima česta izdanja. U međuvremenu, preview verzija CAPP-a pruža rani pristup najnovijim funkcijama i popravcima koji se prenose na stabilnu verziju u roku od nekoliko dana od razvoja. Ovo omogućava korisnicima da testiraju sve probleme koji se javljaju u verziji pregleda prije nego što kontaktiraju podršku, jer je većina prijavljenih problema na stabilnoj verziji već riješena na verziji pregleda. Međutim, imajte na umu da se preview verzija ne preporučuje za produkcijsku upotrebu u kojoj je stabilnost kritičan faktor. Preview verzija je u aktivnom razvoju, što još uvijek može uključivati nepotpune funkcije ili neriješene greške.

‍

‍

Važan: Starije verzije CAPP-a nisu namijenjene za korisničku ili javnu distribuciju zbog rizika od oštećenja baze podataka. Starije verzije CAPP-a su dostupne samo ovlaštenim PhotoRobot tehničarima za interni razvoj, ili za ekstremno posebne slučajeve upotrebe. Da biste pronašli najnoviju stabilnu verziju i verziju za pregled CAPP-a, pogledajte CAPP najnovije verzije za preuzimanje.

Za podršku ili rješavanje problema PhotoRobot _Controls aplikacije, pogledajte PhotoRobot Početak rada.
